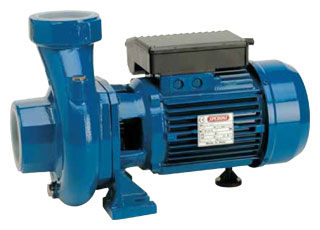

Поверхностные центробежные насосы Speroni CBM

Полные технические характеристики Speroni CBM в pdf

Применение

Центробежный одноступенчатый водяной насос с колесом открытого типа. Особенность конструкции рабочего колеса позволяет достигать производительности подачи воды до 90 м³/час. Для обеспечения указанной производительности при монтаже насоса для каждой модели присоединять подающий патрубок диаметром не менее рекомендованного в таблице.

Насос применяется для перекачивания чистой воды или не агрессивных жидкостей с небольшой примесью песка. Насос может быть использован для наполнения открытых безнапорных емкостей, поливочных систем в садоводстве и сельском хозяйстве, индустрии, систем охлаждения.

Рабочие характеристики

• Максимальное рабочее давление (CBM 60/65/100/150) 6 бар
• Максимальное рабочее давление 10 бар
• Температура воды не более 90°C
• Температура окружающей среды не более 40°C
• Максимальная глубина всасывания 7 м
• Предназначен для промышленного применения

Двигатель

• 2-х полюсной электродвигатель (2850 об/мин)
• Класс изоляции F
• Класс защиты (CBM 60/65/100/150) IP44
• Класс защиты IP55

Материалы

• Корпус насоса - чугун
• Суппорт двигателя - чугун
• Рабочее колесо - чугун
• Вал и ротор двигателя - нержавеющая сталь
• Механическое торцевое уплотнение - керамика/графит

Технические характеристики

Модель		Но­ми­наль­ная мощ­ность дви­га­те­ля		Вы­ход­ная мощ­ность дви­га­те­ля	Сила тока, A		Q = Производительность
1-фазная	3-фазная	P2		P1	1-фазная	3-фазная	м³/час	3	6	9	12	15	18	21	24	27	30	36	45
		л. с.	кВт	кВт			л/мин	50	100	150	200	250	300	350	400	450	500	600	750
							Высота водяного столба, м
CBM 100		1	0,75	1,1	5,3		Н (м)	13	12,8	12,2	11,5	10	7	4
CBM 150	CB 150	1,5	1,1	1,8	7,9	3		15	14,8	14,3	13,8	13	9	6
CBM 60	CB 60	1,5	1,1	1,9	8,4	3,1		16	15,7	15,3	15	14	13	12	11	10	8
CBM 65	CB 65	2	1,5	2,3	10,1	4,2		17	16,8	16,7	16,5	15,8	15	14	13	12	10
CBM 70	CB 70	2,5	1,85	3	13	4,8		18	17,8	17,5	17,3	16,8	16,2	15,6	14,9	13,7	12,7	10,2	5

Модель		Но­ми­наль­ная мощ­ность дви­га­те­ля		Вы­ход­ная мощ­ность дви­га­те­ля	Сила тока, A		Q = Производительность
1-фазная	3-фазная	P2		P1	1-фазная	3-фазная	м³/час	3	6	12	18	24	30	42	54	60	72
		л. с.	кВт	кВт			л/мин	50	100	200	300	400	500	700	900	1000	1200
							Высота водяного столба, м
CBM 102	CB 102	1	0,8	1,15	5,5	2,5	Н (м)	18	17	13,5	7,5
CBM 152	CB 152	1,5	1,1	1,45	7	3,5		21	19,5	16	10,5
CBM 203/A	CB 203/A	2	1,5	2,4	10,7	5				16	15	14	12,5	6
CBM 203/B	CB 203/B	2	1,5	2,4	10,7	5					13,9	13,5	13	10,5	7
CBM 303/A	CB 303/A	3	2,2	3,3	15	5,5				22	21	20	18,5	13
CBM 303/B	CB 303/B	3	2,2	3,3	15	5,5					17,4	17,2	17	15	11,5	9,5
CBM 403/A	CB 403/A	4	3	4,5	20	7,3				26,5	26	25	23,5	18,5	11
CBM 403/B	CB 403/B	4	3	4,5	20	7,3					21,4	21,2	20,5	19	16,5	14,5	10

Модель		Но­ми­наль­ная мощ­ность дви­га­те­ля		Вы­ход­ная мощ­ность дви­га­те­ля	Сила тока, A		Q = Производительность
1-фазная	3-фазная	P2		P1	1-фазная	3-фазная	м³/час	30	36	42	54	72	84	90	96	102	108
		л. с.	кВт	кВт			л/мин	500	600	700	900	1200	1400	1500	1600	1700	1800
							Высота водяного столба, м
CBM 454/A	CB 454/A	4	3	4,5	20	7,3	Н (м)	19	18,8	18,4	16,7	13	10	8,5	7
CBM 454/B	CB 454/B	4	3	4,5	20	7,3			15,5	15,3	14,8	12,5	10,5	9,5	8,5	7,5	6
CBM 554/A	CB 554/A	5,5	4	5,7	28	9		22,5	22,3	22	20,8	17,5	14,5	13	11
CBM 554/B	CB 554/B	5,5	4	5,7	28	9			18,5	18,3	17,9	16	14	13	12	11	10

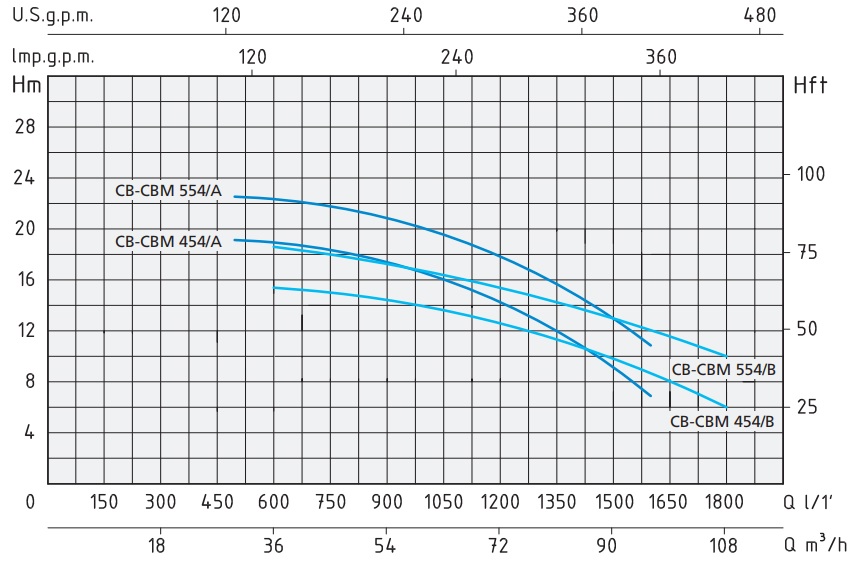

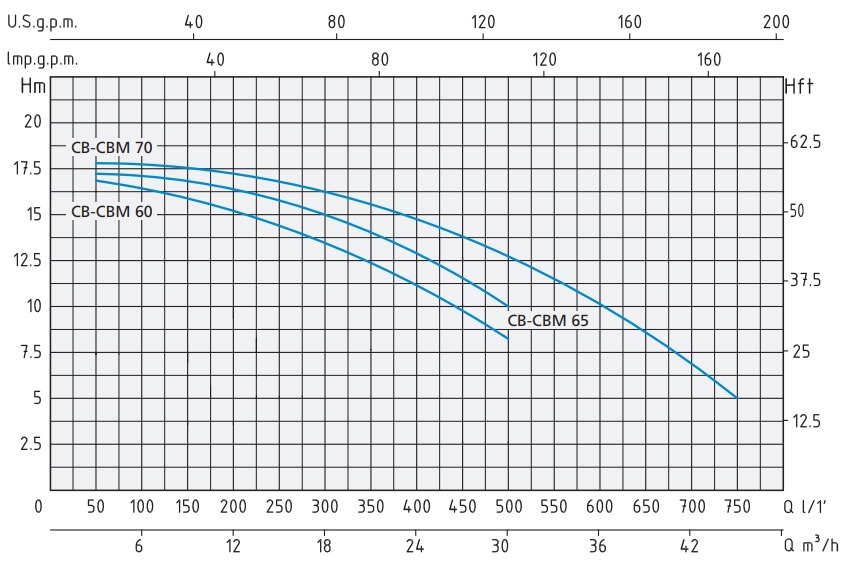

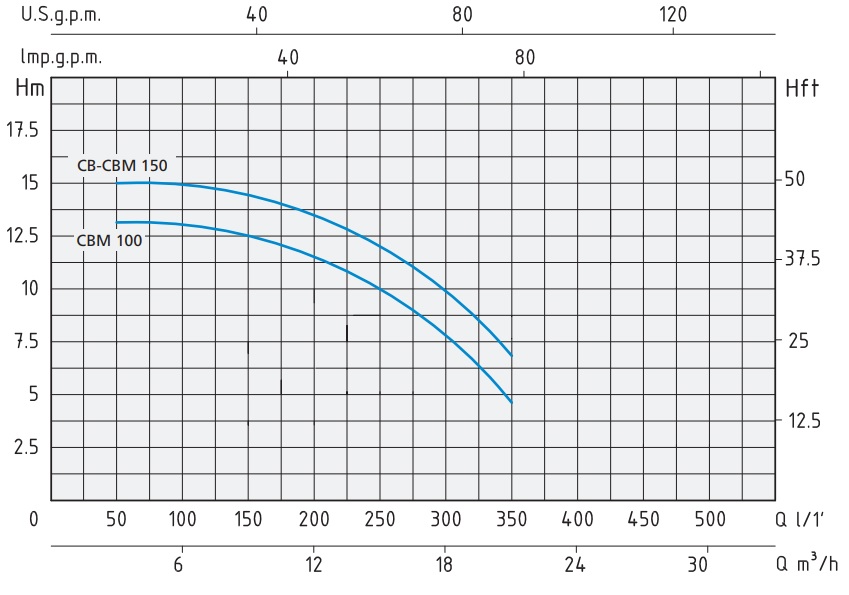

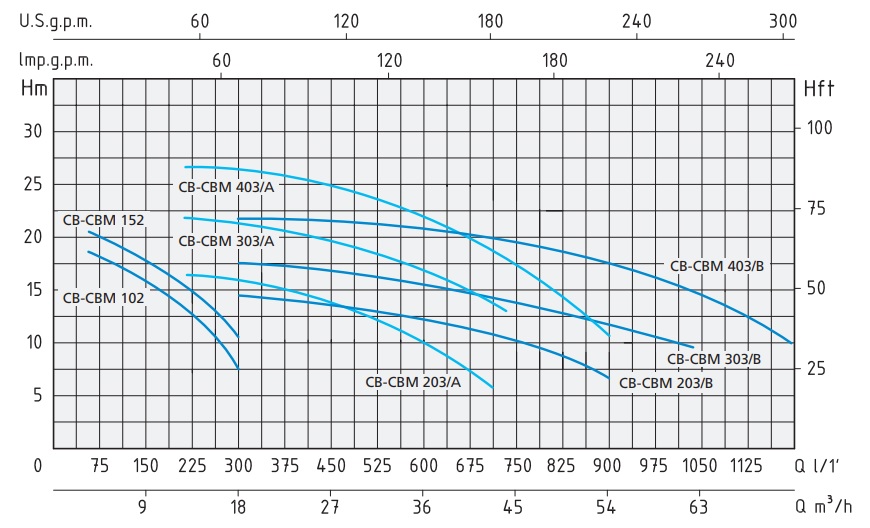

Характеристические кривые
